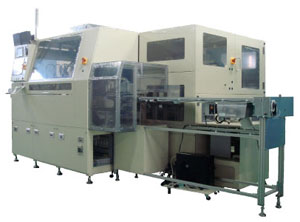

PCBにACFを貼付し、FPC付きのLCDパネルを本圧着する装置です。
特長
- 装置P＆Pにθ軸によるPCB平衡補正機能付き
基本仕様
| パネルサイズ（L×W×T） | 50～245 × 90～351 × 0.15～0.7mm |
|---|---|
| FPCサイズ（L×W） | 5～50 × 15～50mm |
| PCBサイズ（L×W） | 10～70 × 80～340mm |
| タクトタイム* | 8秒以下（2COF時） |
| 実装精度（3σ） | X：±30μm, Y：±50μm |
| 電源 | 3相 AC200V±10% 50/60Hz, 6KVA（MAX） |
| 圧空源 | Dry air 0.49Mpa以上 |
| 装置寸法（W×D×H） | 2,830 × 2,450 × 1,800mm ローダー・アンローダーコンベアーを除く |
| 装置重量 | 約3,000kg |
* 弊社基準のプロセス条件の場合
