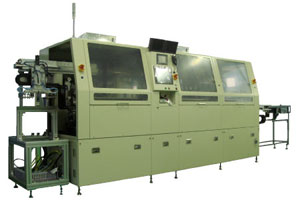

LCDパネルにACF貼付・FPC搭載・仮圧着・本圧着を行う装置です。
特長
- ワンディスプレイ化により画像登録/装置操作が容易にできる
- データ入力システムにより、新機種登録時間を短縮
- イニシャルコストを抑えたFPCトレイ
- 単体装置としても連結してラインとしても対応可能
- 中小型装置は2種類のFPCを同時セット可能
基本仕様
| パネルサイズ（L×W×T） | 45～245 × 25～351 × 0.15～0.7mm |
|---|---|
| FPCサイズ（L×W） | 5～120 × 20～60mm |
| 供給方式 | フェースアップ/フェースダウン |
| 実装精度（3σ）* | X：±8μm, Y：±10μm |
| 電源 | 3相 AC200V±10% 50/60Hz, 6KVA（MAX） |
| 圧空源 | Dry air 0.49Mpa以上 |
* 弊社基準のプロセス条件の場合
オプション
- バックアップ清掃ブロー
- OGSパネル対応
- FPCアライメント対応
