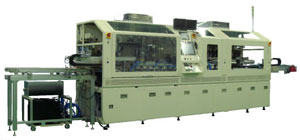

LCDパネルにACF貼付・ICチップ搭載・仮圧着・本圧着を行う装置です。
特長
- ワンディスプレイ化により画像登録/装置操作が容易にできる
- データ入力システムにより、新機種登録時間を短縮
- 単体装置としても連結してラインとしても対応可能
- 中小型装置は中型から小型まで1台で対応可能
- フルクローズド制御（リニアエンコーダー＋リニアモーター）の採用によりファインピッチ実装に対応
基本仕様
| パネルサイズ（L×W×T） | 30～351 × 25～245 × 0.15～0.7mm |
|---|---|
| チップサイズ（L×W×T） | 0.5～4 × 5～35 × 0.2～0.8mm |
| 供給方式 | フェースアップ/フェースダウン |
| 実装精度（3σ）* | X,Y：±4μm |
| 電源 | 3相 AC200V±10% 50/60Hz, 6KVA（MAX） |
| 圧空源 | Dry air 0.49Mpa以上 |
* 弊社基準のプロセス条件の場合
オプション
- バックアップ清掃ブロー
