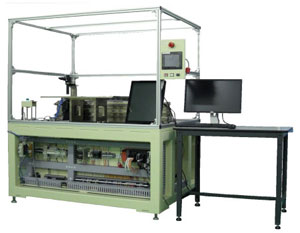

LCDパネルにCOG、FOG等実装後、ACF粒子のつぶれ状態、個数を検査する装置です。
特長
- 面積と個数によるデータ可否判定
- オートフォーカス光学系により、ワークのそりに対する深度補償を実行

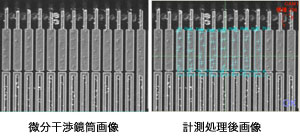

- 計測データの解析及び計測全画像の保存が可能
- PLC通信により装置制御やネットワーク対応が可能
基本仕様
| パネルサイズ（L×W×T） | 350～850 × 200～500 × ～0.15mm |
|---|---|
| FPCサイズ（L×W） | 5～50 × 15～50mm |
| 検査速度* | 20 mm/秒 |
| 検査カメラ倍率 | 5～10倍 |
| 検査カメラ視野 | 2mmライン（10倍） |
| 分解能 | 0.7μm（10倍） |
| 電源 | 3相 AC200V±10% 50/60Hz, 6KVA（MAX） |
| 装置寸法（W×D×H） | 2,280 × 2,000 × 2,000mm |
| 装置重量 | 約1,500kg |
* 弊社基準のプロセス条件の場合
